HIDDEN GUTTER

Inspiratie voor ontwerpers

Het Galeco HIDDEN GUTTER-systeem is ontwikkeld om het werk van architecten en ontwerpers die onconventionele architectonische vormen creëren te vergemakkelijken. De innovatieve oplossing van Galeco maakt het mogelijk de goten in de gevel te integreren zonder de gevel te beïnvloeden.

Snelle montage en demontage van de afdekkap

Maakt toegang tot de dakgoot mogelijk, zodat het systeem op elk moment kan worden gereinigd.

Rechthoekige vorm van de regenpijp

Optimaal afgestemd op de gevel en zorgt bovendien voor een hogere efficiëntie van het systeem.

Hoge duurzaamheid en lange levensduur

De garantie dekt bestendigheid tegen perforatiecorrosie, mechanische belasting en de lekdichtheid van het systeem.

CAD-basis ter ondersteuning van ontwerpers

Met de beschikbare CAD-tekeningen kunnen de systeemelementen in een ontwerp worden ingevoegd.

Dankzij de 100% lekdichtheid van het systeem kan het probleemloos worden aangesloten op de gebouwisolatie

Het naadloos gemonteerde HIDDEN GUTTER System is volledig veilig. Dat betekent dat het risico op lekkage is uitgesloten.

Verwarmingskabelsysteem

Het voorkomt de ophoping van sneeuw en ijs en het bevriezen van water in dakgoten en regenpijpen.

RAL-kleur	125/70 x 80
GRAPHITE RAL 7015
BLACK RAL 9005
DARK SILVER RAL 9007

RAL-kleur	.
Graphite RAL 7015
Graphite MATTE RAL 7016
Black RAL 9005
Black MATTE RAL 9005
Dark silver RAL 9007

Posities van de regenpijp	125/70 x 80
	90 m²
	180 m²

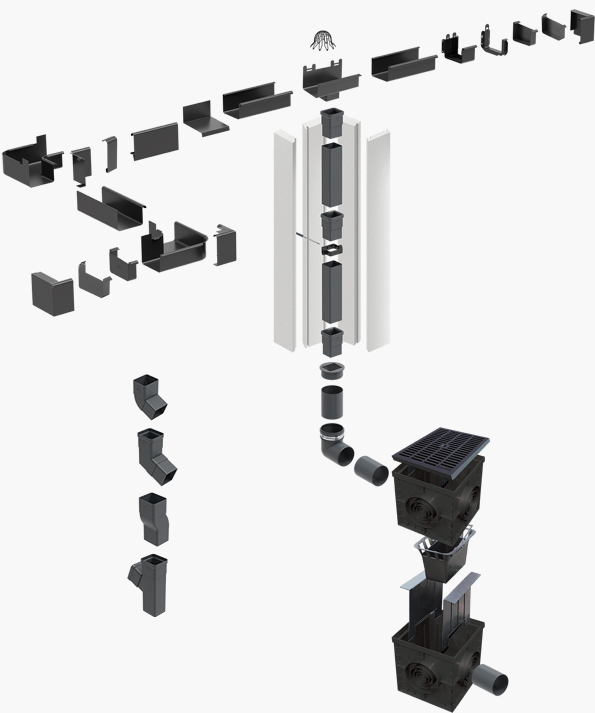

1. Rechter eindkap STAL
2. Rechter eindkap PVC
3. Verbindingsstuk voor boeiboord-gootafdekking
4. Steun (dilatatie) gootverbinder
5. Goot

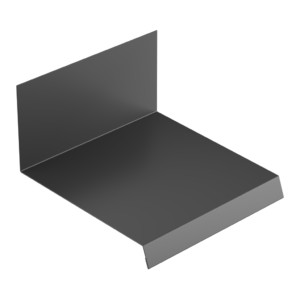

6. Druiplijst 125 mm/100 cm met gat en rubber

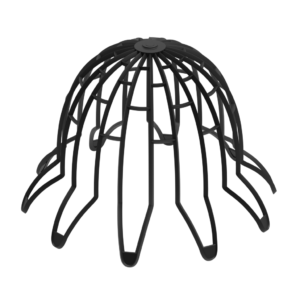

7. Afvoermandje
8. Afvoer met mof
9. Doorsnede van de druiplijst
10. Dakgootafdekking
11. Externe connector voor dakgootafdekking

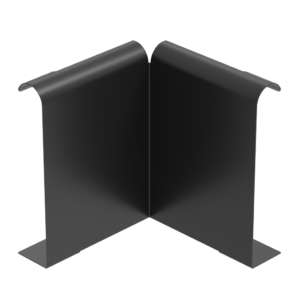

12. Binnenbocht voor gootafdekking
13. Gelijmde binnenbocht 90°
14. Gelijmde buitenbocht 90°
15. Buitenbocht voor dakgootafdekking
16. Linker eindkap PVC*
17. Linker eindkap STAL*

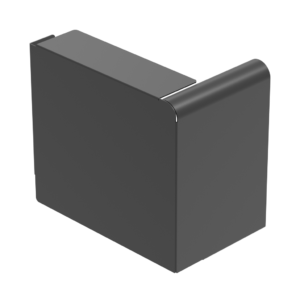

18. Linker eindkap voor dakgootafdekking
19. Rechter eindkap voor dakgootafdekking
20. Mof met afdichting
21. Pijp
22. Pijpklem met plug
23. Stokschroef met dubbele schroefdraad en lange plug
24. Inspectie 70 x 80 naar 110
25. Regenpijp
26. Bocht 88°
27. Afvoerputje 300 x 300 x 300 mm (met deksel/rooster, scheiders, korf) Bocht 67°
28. Bocht 67°
29. Elbow untypical side
30. Offset
31. Atypische zijwaartse bocht

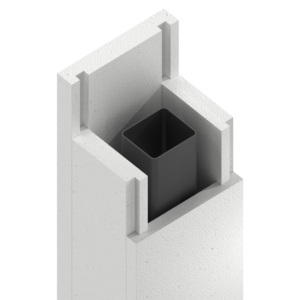

32. Thermische isolatiemantel voor de regenpijp

Optimale oplossing

Het Galeco HIDDEN GUTTER System werd ontwikkeld als een combinatie van twee materialen.

STAAL
De goot en de afdekking zijn gemaakt van gecoat staal in twee kleuren: zwart en grijs, ook in matte uitvoering.
PVC
Voor de regenpijpen is PVC-U gebruikt, aangezien deze leidingen in de gevel zijn geplaatst en niet direct aan weersinvloeden worden blootgesteld.
